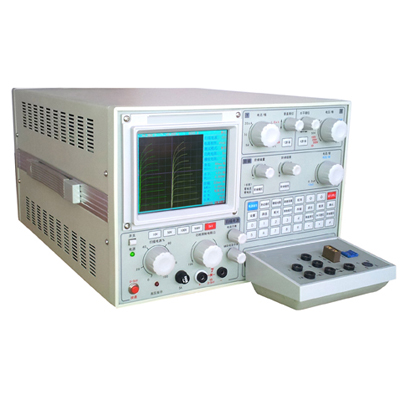

數字存儲晶體管特性圖示儀

達瑞電氣為您推薦

技術參數：

Y軸系統：

a.集電極電流：

WQ4828：20μA/div ~ 1A/div，最大10A，分15檔

b.二極管反向漏電流:  0.02μA/div ~ 1μA/div，分6檔

X軸系統：

a.集電極電壓Vce：10mV/div ~ 50V/div，最大500V，分12檔

b.基極電壓Vbe：50mV/div ~ 1V/div，分5檔

c.二極管反向耐壓Vd：100V/div ~ 500V/div，最大5000V，分3檔

階梯電流：

WQ4828：0.2μA/級 ~ 0.1A/級，分18檔

階梯電壓：10mV/級 ~ 1V/級，分7檔

階梯級數：0 ~ 10級，連續可調

階梯偏置：±1級階梯，連續可調

掃描電源：

a.集電極掃描電壓(DC/AC)峰值：

WQ4828:  10V(10A)，50V(2A)，100V(0.5A)，500V(0.1A)

b.二極管反向電壓：5000V(5mA)

最大功耗：WQ4828: 100W

外形尺寸：32（長）×21（寬）×40（高）cm

重量：約20公斤
