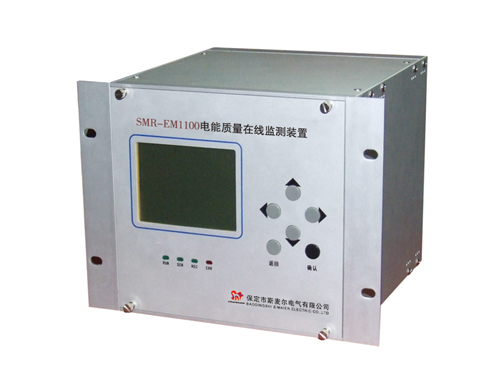

電能質量在線監測儀是我公司設計研發的一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供準確的電力故障診斷分析。配備高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度很高，同時現場接線簡便。

采用進口大屏幕彩色液晶作為顯示器，觸摸屏操作，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場測試數據海量保存，為上位機軟件的分析提供可靠的現場數據。

功能特點

1、多通道測量：4個電壓通道、4個電流通道同時測量。

2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；

3、可測量2-64次的電壓諧波和電流諧波含量；

4、可測量總諧波畸變率；

5、可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；

6、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；

7、可測量正序電流、負序電流、零序電流、電流不平衡度；

8、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，并同時啟動自動錄波功能，將所發生事件的發生時間和實際波形記錄下來；

9、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；

10、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行錯接線檢查；

11、選配大鉗表可以進行低壓電流互感器的變比和角差測量；

12、諧波含量可以柱狀圖的形式顯示，視覺效果良好；

13、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；

14、10寸大屏幕彩色液晶屏顯示器1280×800；

15、電容屏觸摸操作，簡便易學；

16、支持鼠標操作，適應不同習慣的操作人員；

17、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；

18、諧波含有率國標查詢功能，可對國標允許值進行查詢；

19、具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。

20、數據可以存儲U盤，以便歷史查詢。

21、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；

22、分析軟件可按照國標要求生成專業的電能質量分析報表；

技術參數

項目參數：

測量通道數：四通道電壓、四通道電流

測量范圍：

電壓：0-900V

電流 ：

小鉗表：口徑8mm，0-5A-25A(標配)

中號鉗表：口徑50mm，10-100-500A(選配)

大號鉗表：口徑125×50mm，40-400-2000A(選配)

相角：0.000－359.999°

頻率：42.5－69Hz

分辨率：

電壓：0.001V

電流：0.0001A

相角：0.001°

功率：有功0.01W、無功0.01Var

頻率：0.0001Hz

電壓有效值精度≤0.1%

電流有效值偏差≤0.3%

相角誤差≤0.1°

功率偏差≤0.5%

頻率測量精度≤0.01Hz

諧波測量次數2－64次

電壓諧波偏差：

諧波大于1%標稱值時：≤1%讀數

諧波小于1%標稱值時：≤0.05%標稱電壓值

電流諧波偏差：

諧波大于3%標稱值時：≤1%讀數+CT精度

諧波小于3%標稱值時：≤0.05%電流量程

電壓不平衡度精度：≤0.2%

電流不平衡度精度：≤0.5%

長閃變測量時間：10分鐘

短閃變測量時間：2小時

閃變測量偏差：≤5%

顯示屏：1280×800、彩色寬溫液晶屏

充電電源：AC220V±15%

頻率：45Hz-65Hz

電池工作時間≥8小時

功耗＜4VA

絕緣:

電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

環境溫度: -10℃～50℃

相對濕度：0-90% 無冷凝

外觀尺寸：280mm×210mm×58mm（長×寬×高）

重量：2Kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
