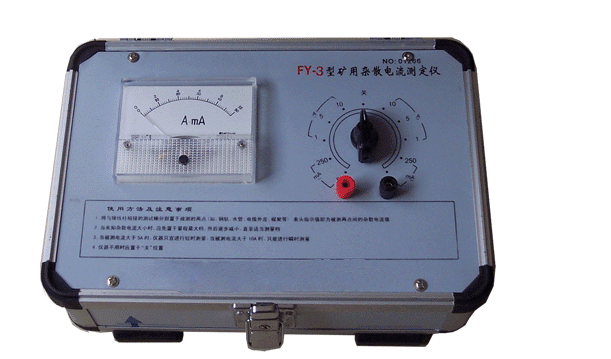

礦用雜散電流測定儀
型號： TD-FZY-3
用于測試煤礦井下現場的鋼軌、電纜外皮、金屬網架等的雜散電流。預防雜散電流超過規定值，而引起電火花。保證礦井的安全。
◇ 測量范圍◇
交 流 檔：0~100mA~500mA~1A~5A
直 流 檔：（+）0~100mA~500mA~2.5A~10A~50A
其本誤差：直流檔+2.5%
交流檔+5%
◇ 注意事項◇
測量前將測試線分別插入內測試線孔中，并將聯接線兩端分別插入兩插孔中，調節表頭指針，使其指示為零線。
將與接線柱相接的測試棒分別置于被測的兩點（如:鋼軌、電纜外皮、煤炭等）將換開關置于適當檔，則表頭指示值即為被測兩點間的雜散電流值，指針右轉時為正，左轉時為負。
當測量雜散電壓時，可將兩色柱中的聯接叉開，此事表頭指示即為電壓值，其mA對應mV，A對應V。
當未知雜散電流大小時，應先置于量程zui大檔，然后逐步減小，直至適當測量檔，儀表應水平放置。
被測電流大于5A時，儀器只宜進行短時測量，當被測電流大于10A時，只能進行瞬時測量。
儀器不用時應置于（關）位置。
