變壓器容量測試儀有源容量與無源損耗使用方法及接線方式
以下將分為二部分來介紹：有源容量負載損耗、無源損耗測量部分。
（一）．變壓器容量測試儀有源變壓器容量、負載損耗測量
1．基本概念
有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。
2、測試方法

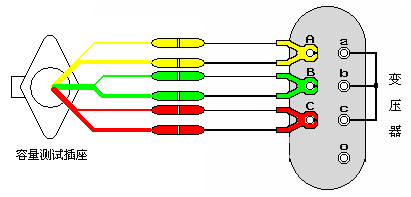

容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。如圖十九所示：

                    圖十九
接好線后，在主界面選擇容量測試項目，此時進入容量參數設置屏，按下列操作步驟進行設置：
1、設定當前溫度，通過上下鍵將手型指針指到‘當前溫度’選項，用左右鍵調節溫度數值，要求盡量準確，最好以溫度計的示值為準。
2、設置高壓側額定電壓，通過上下鍵將手型指針指到‘高額定電壓’選項，用左右鍵調節高額定電壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV
3、設置變壓器類型，通過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調節該選項，使之與銘牌相符。
4、設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。
5、通過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調節該選項為某個編號值。
6、按開始鍵進行測試，結果自動保留在液晶上
7、選擇‘保存’可將結果保存到內部存儲器中，如不需保存，則不選此項。
8、選擇‘打印’可將測試結果打印出來。
有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是用主界面中的第三項‘參數設置’，一定要正確設置。

（二）．變壓器容量測試儀外接電源變壓器損耗測量部分
1．基本概念
空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
2．測試方法
根據不同的測試項目以下分別進行介紹：

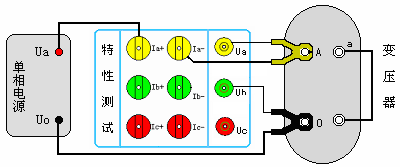

⑴．單相電源分相對三相變壓器空載損耗的測量：當現場試驗條件無法滿足用三相電源來做空載試驗時，可用單相電源（交流220V）來進行三相變壓器的空載試驗。分別對變壓器的每相加壓試驗，試驗結果自動折算到三相電源試驗的情況。具體接線（見附件三）。
利用儀器的Ua、Ub測量電壓，用A相電流回路測量電流，依次對被測變壓器的低壓側Ao、Bo、Co加電，進行測試。

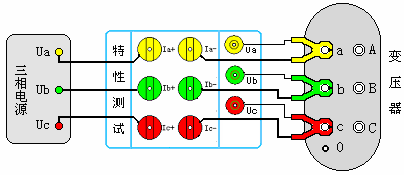

⑵．三相電源測量變壓器的空載損耗：將變壓器的非測試端開路，按圖二十方式接線

             圖二十、三相電源測量變壓器空載損耗
⑶．測量單相變壓器短路損耗：
按圖二十一接法。

               圖二十一、單相變壓器短路損耗測量
